La mise en place d’une ombrière solaire sur un parking est un projet technique qui nécessite une méthodologie structurée, des études préalables et le respect strict des normes de construction et de sécurité. Contrairement à une installation photovoltaïque classique en toiture, une ombrière doit répondre à des contraintes mécaniques, électriques et réglementaires spécifiques liées à son environnement : circulation des véhicules, portance du sol, évacuation des eaux, résistance au vent, raccordement électrique et conformité administrative.
Pour les entreprises, collectivités et exploitants de parkings, réussir l’installation d’une ombrière solaire implique de maîtriser chaque étape : analyse du site, dimensionnement de la structure, choix des matériaux, démarches administratives, travaux de génie civil, mise en place de la structure et raccordement final. Une installation correctement menée garantit non seulement une production solaire optimale, mais aussi la durabilité de la structure et la sécurité des usagers.
Préparation installation ombrière
Avant de débuter les travaux, une phase de préparation rigoureuse est indispensable. Elle permet d’anticiper les contraintes du parking, d’adapter la structure aux spécificités du terrain et de dimensionner correctement la puissance solaire qui sera installée. Cette étape conditionne la fiabilité du chantier et la performance future de l’ombrière.
analyse du parking
La première opération consiste à étudier le parking sous ses aspects techniques et fonctionnels. Cette analyse inclut :
-
la largeur des circulations automobiles
-
la hauteur minimale nécessaire pour laisser passer les véhicules utilitaires
-
la présence de réseaux enterrés (eau, gaz, électricité)
-
la qualité du revêtement existant
-
l’ensoleillement réel selon la disposition des bâtiments alentour
-
l’organisation du stationnement (simple, double ou multi-rangées)
L’objectif est de déterminer les zones pouvant recevoir les ombrières sans perturber la circulation et en garantissant la sécurité du site.
étude de faisabilité solaire
L’étude de faisabilité permet d’évaluer la pertinence du projet sur le plan énergétique. Elle comprend :
-
l’analyse du potentiel solaire
-
l’identification des ombres portées (arbres, bâtiments, signalétiques)
-
l’intégration de contraintes climatiques (vent, neige, pluie)
-
l’évaluation de la structure la plus adaptée à la zone (simple, double, modulaire)
Cette étude permet de valider la faisabilité réelle du projet avant le dimensionnement complet.
simulation production et puissance
Une simulation de production est ensuite réalisée pour estimer la puissance optimale à installer selon la surface disponible. La simulation prend en compte :
-
la géométrie du parking
-
l’orientation naturelle des rangées
-
l’espace entre les poteaux porteurs
-
la surface couverte par les modules
-
le niveau d’autoconsommation visé par l’entreprise
Cette étape permet d’ajuster précisément la puissance en kWc, la quantité de panneaux et les exigences de raccordement.
Étapes installation ombrière
L’installation d’une ombrière solaire suit un déroulement précis qui garantit la stabilité de la structure, la performance électrique et la sécurité de l’ensemble du parking. Chaque étape nécessite une coordination rigoureuse entre les équipes d’ingénierie, les techniciens de chantier et les installateurs photovoltaïques.
conception structure et dimensionnement
Une fois les études terminées, la phase de conception débute. Elle consiste à :
-
définir la hauteur et la largeur de la structure
-
déterminer l’emplacement exact des poteaux
-
calculer les efforts mécaniques selon les charges climatiques locales
-
valider la quantité de modules par travée
-
optimiser l’inclinaison des panneaux
-
prévoir les gaines électriques et les chemins de câbles
La conception structurelle doit garantir que l’ombrière pourra supporter les charges maximales de vent et de neige définies dans la zone d’implantation.
choix des matériaux et technologies
Le choix des matériaux impacte directement la fiabilité et la durabilité de l’installation. Les décisions portent sur :
-
la nature de la structure (acier galvanisé, aluminium)
-
le type de panneaux (mono PERC, demi-cellules, haute performance)
-
le choix des onduleurs (centralisés, micro-onduleurs)
-
les systèmes de fixation et de drainage
Le bon compromis entre performance solaire et robustesse mécanique permet d’obtenir une installation stable sur plusieurs décennies.
planification du chantier
Une planification détaillée est essentielle pour limiter les perturbations pour les usagers du parking. Elle inclut :
-
le phasage du chantier par zones
-
la coordination avec les activités du site
-
les horaires de mise hors circulation
-
la logistique d’acheminement des matériaux
-
la gestion des zones temporairement indisponibles
Pour les entreprises et les centres commerciaux, cette planification permet de maintenir une activité normale tout au long du chantier.
Normes ombrière photovoltaïque
L’installation d’une ombrière solaire doit respecter un ensemble de normes strictes afin de garantir la sécurité mécanique, la conformité électrique et la fiabilité de la production. Ces normes encadrent les exigences structurelles, la résistance aux conditions climatiques et la qualité de l’installation photovoltaïque.
normes de construction et sécurité
Les ombrières doivent être conçues selon les règles de construction applicables aux ouvrages métalliques et aux installations recevant du public. Voici les principales normes :
Ces normes garantissent la stabilité de l’ombrière en toute saison, même sur des sites exposés.
résistance au vent et charges
Chaque région possède sa propre classification de vent et de neige, ce qui influence le dimensionnement. Une ombrière installée en zone côtière, par exemple, doit résister à des vitesses de vent plus élevées qu’une installation en zone urbaine protégée.
Les charges climatiques influencent :
-
la section des poteaux
-
l’épaisseur des aciers
-
la profondeur des fondations
-
l’ancrage de la charpente
conformité électrique et DTU
La partie électrique doit respecter les normes dédiées à la sécurité photovoltaïque et au raccordement.
Ces exigences garantissent la qualité du câblage, la protection des circuits et la compatibilité avec le réseau.
Permis construire ombrière
L’installation d’une ombrière solaire nécessite une conformité administrative précise, car il s’agit d’une structure fixe modifiant l’aspect du parking et son occupation au sol. Selon la hauteur, la surface couverte et l’usage du site, les obligations diffèrent. Une gestion correcte du permis de construire garantit un chantier sans interruption et une mise en service conforme.
obligations selon la surface
La réglementation dépend principalement de la surface projetée et de l’emprise au sol. Voici les cas les plus courants :
Dans 95 % des projets d’ombrières, un permis de construire est nécessaire, car la surface dépasse toujours 40 m².
documents administratifs
Le dossier de permis doit inclure des pièces précises et conformes aux exigences du service urbanisme :
-
plan de masse du parking
-
implantation exacte des ombrières
-
hauteur sous structure
-
surfaces couvertes et emprise au sol
-
matériaux utilisés et colorimétrie
-
plans de façade et vues 3D
-
notice environnementale
-
insertion paysagère
Un dossier complet permet de réduire considérablement le risque de demande de pièces complémentaires.
délais et validation mairie
Les délais varient selon les communes et les zones classées.
Les projets situés à proximité de bâtiments historiques ou dans des zones à contraintes architecturales demandent généralement un traitement plus long.
Travaux génie civil ombrière
Les travaux de génie civil constituent la base technique de l’installation d’une ombrière solaire. Ils assurent la stabilité de la structure, la sécurité des usagers et la bonne intégration de l’ouvrage dans la configuration existante du parking. Cette étape est cruciale, car elle conditionne la tenue mécanique et la longévité de l’installation.

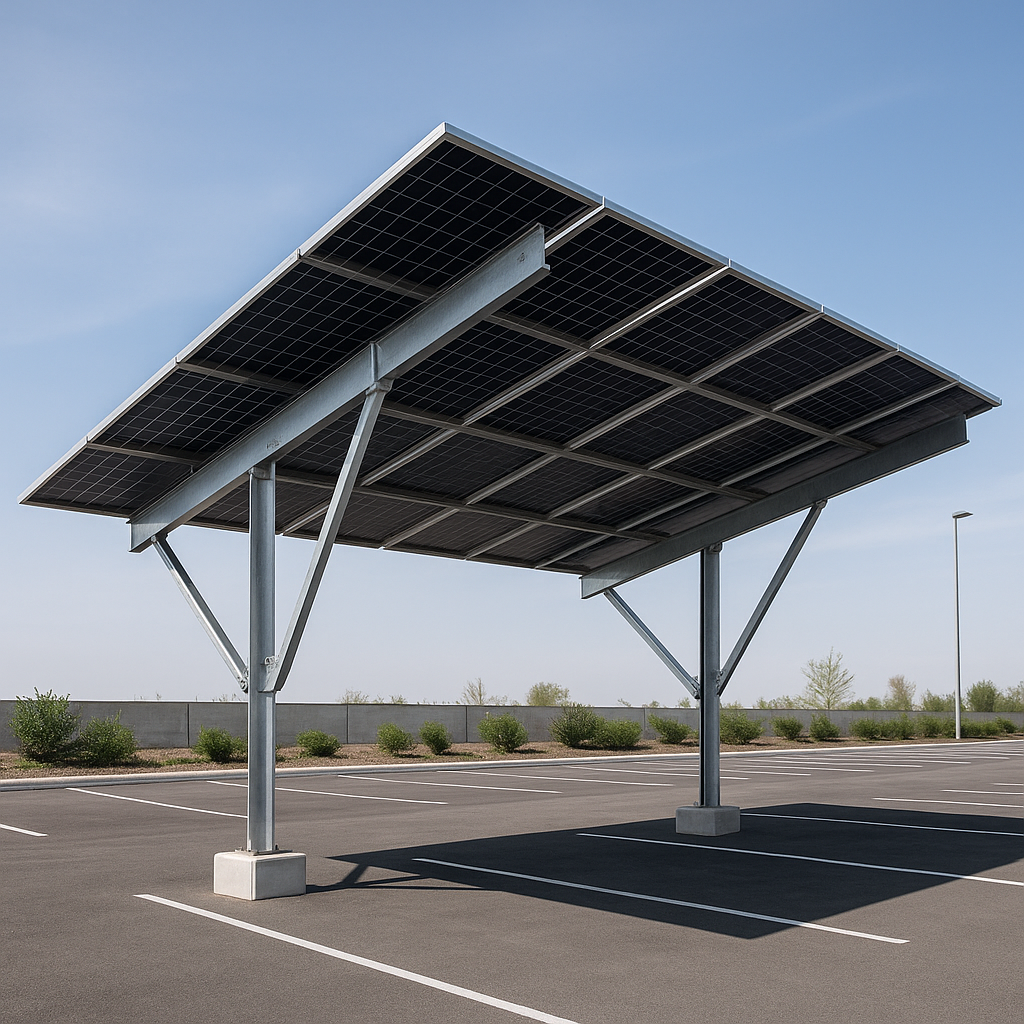

fondations et plots béton
Les fondations doivent résister aux charges verticales (poids de la structure) et aux efforts horizontaux (effet du vent). Le choix du type de fondation dépend de la nature du sol, de la hauteur de l’ombrière et du niveau de renfort nécessaire.
La fondation représente souvent l’un des éléments les plus techniques du projet, car elle doit être alignée précisément avec la future structure métallique.
gestion des eaux et voirie
L’ajout d’ombrières modifie l’écoulement naturel de l’eau sur un parking. Une gestion incorrecte peut entraîner des zones de stagnation ou des affaissements.
Les travaux peuvent inclure :
-
reprise ou création de caniveaux
-
ajout de descentes d’eaux adaptées aux ombrières
-
correction de pentes pour faciliter l’évacuation
-
renforcement ponctuel du revêtement en zones sensibles
Cette gestion est indispensable pour assurer la longévité des fondations et du revêtement.
protections et circulation véhicules
Les ombrières ajoutent de nouveaux obstacles physiques dans un espace de circulation. Des systèmes de sécurité doivent être mis en place pour prévenir les collisions avec les poteaux ou les armatures.
Équipements utilisés :
-
arceaux anti-chocs autour des poteaux
-
bordures béton pour guider les flux
-
butées en caoutchouc ou béton pour les stationnements
-
marquages au sol adaptés à la nouvelle configuration
Ces dispositifs sécurisent l’environnement, limitent les risques de dommages et garantissent
Mise en place structure
Après la phase de génie civil, la structure métallique peut être installée. Cette étape consiste à assembler l’ossature de l’ombrière, positionner les travées et fixer les modules photovoltaïques. Le montage doit se dérouler avec précision, car la structure supportera des charges mécaniques importantes tout au long de sa durée de vie.
assemblage charpente métallique
L’assemblage commence par la pose des poteaux puis des poutres principales. Chaque élément est préparé en atelier pour limiter le temps d’intervention sur site.
Les équipes procèdent à :
-
l’alignement des poteaux sur les platines de fondation
-
la fixation des poutres transversales
-
l’installation des barres de rigidification
-
le vissage ou boulonnage de la charpente
-
le contrôle du niveau et de l’équerrage
Voici un tableau récapitulatif du processus :
Chaque phase est validée par un responsable technique afin de garantir une installation conforme aux Eurocodes.
installation panneaux solaires
Une fois la structure montée, les panneaux photovoltaïques peuvent être posés. Les installateurs travaillent rangée par rangée pour assurer un montage homogène.
Le processus comprend :
-
la fixation des rails sur la charpente
-
la pose des panneaux sur les rails
-
le serrage au couple recommandé par le fabricant
-
le positionnement optimisé pour éviter les ombres portées
-
le passage des câbles en sous-face
Un montage correct garantit une production optimale et une moindre sollicitation mécanique.
vérification mécanique
Avant de passer à la partie électrique, des contrôles structurels sont réalisés :
-
inspection des points d’ancrage
-
contrôle du serrage des boulons
-
vérification des alignements
-
inspection anti-corrosion
-
test de résistance modulée selon la zone climatique
Ces contrôles garantissent la fiabilité de l’ombrière sur le long terme, notamment dans les environnements soumis à des conditions climatiques exigeantes.
Raccordement ombrière solaire
Le raccordement est une étape déterminante dans l’installation d’une ombrière solaire. Il permet d’acheminer l’énergie produite vers le bâtiment ou vers le réseau public. Cette opération doit respecter des normes strictes et nécessite une coordination précise entre l’installateur, le gestionnaire de réseau et les équipes techniques du site.
raccordement BT ou HTA
Le choix entre un raccordement en basse tension (BT) ou en moyenne tension (HTA) dépend principalement de la puissance totale installée et de la configuration électrique du site.
Une puissance élevée nécessite souvent la création ou l’adaptation d’un poste de transformation, surtout pour les installations supérieures à 250 kWc.
coffrets et protections électriques
L’ombrière doit être équipée de dispositifs permettant de protéger l’installation et les usagers. Ces éléments assurent la sécurité du site en cas de surtension, défaut d’isolement ou incident climatique.
Équipements essentiels :
-
coffret AC/DC
-
parafoudres
-
disjoncteurs adaptés
-
sectionneur de sécurité
-
dispositif de coupure d’urgence
-
détecteurs d’isolement pour les centrales > 100 kWc
L’ensemble doit être conforme aux normes C15-100 et UTE C15-712-1.
conformité Enedis
Avant d’injecter de l’énergie, l’installation doit être validée par Enedis. La conformité se vérifie en plusieurs étapes :
-
étude de raccordement
-
accord technique
-
installation des protections exigées
-
inspection des coffrets et câblages
-
pose du compteur de production
-
mise en service officielle
Voici les étapes clés de validation :
Sans cette validation, l’ombrière ne peut ni injecter dans le réseau ni produire pour autoconsommer légalement.
Mise en service ombrière
La mise en service est l’étape qui officialise l’entrée en fonctionnement de l’ombrière solaire. Elle intervient uniquement après la validation structurelle, la conformité électrique et le raccordement. Cette phase garantit que l’installation est prête à produire en toute sécurité et selon les performances attendues.
tests de production et sécurité
Avant d’activer la centrale, plusieurs tests sont réalisés pour vérifier la qualité des connexions et la stabilité électrique.
Ces tests incluent :
-
mesure de la tension et du courant à vide
-
contrôle de la continuité des circuits
-
vérification des protections AC/DC
-
mesure de l’isolement des chaînes photovoltaïques
-
test de démarrage progressif des onduleurs
-
simulation de coupure et redémarrage
Ces vérifications garantissent la stabilité de l’installation dès les premiers jours d’exploitation.
contrôle qualité installation
Une inspection complète de l’ombrière est menée pour valider la pose, le câblage et la conformité structurelle. Les points vérifiés incluent :
-
alignement des panneaux et rails
-
serrage des fixations
-
étanchéité des jonctions
-
intégrité du câblage en sous-face
-
protection mécanique des câbles
-
conformité des gaines et passages sous voirie
Chaque contrôle est documenté dans un rapport de réception.
validation finale et remise dossier
Une fois les tests terminés, l’installateur transmet un dossier technique complet comprenant :
Cette validation marque la fin du chantier et le début de l’exploitation réelle de l’ombrière solaire.
Exemple installation complète
Pour illustrer concrètement la mise en place d’une ombrière solaire, voici un exemple représentatif d’un chantier réalisé sur un site professionnel. Cet exemple montre comment le projet se déroule depuis la préparation du parking jusqu’à la mise en service finale.
configuration initiale
Le projet concerne un parking appartenant à un centre logistique accueillant une rotation importante de véhicules utilitaires. Les contraintes principales étaient la hauteur de passage et la nécessité de maintenir une partie du parking ouverte pendant les travaux.
Caractéristiques du site :
-
Nombre de places : 60
-
Type de structure : ombrières doubles à haute garde
-
Puissance visée : 180 kWc
-
Particularité : trafic continu de véhicules de livraison
-
Hauteur demandée : 3,20 m sous structure
-
Objectif : autoconsommation pour atteindre 35 à 45 % d’économie d’énergie
-
Contraintes : sol en enrobé ancien + réseaux enterrés non cartographiés
Cette configuration nécessite une planification de chantier très précise pour ne pas perturber l’activité.
déroulement du chantier
Le chantier a été divisé en trois zones pour maintenir 70 % du parking accessible à tout moment. Voici le déroulement :
Points techniques importants du chantier :
-
création de fondations profondes (80 cm) en raison du passage de poids lourds
-
installation d’un système d’évacuation spécifique pour éviter les accumulations d’eau
-
installation de traversées protégées pour les câbles sous la voirie
-
coordination avec les équipes logistiques pour maintenir les opérations en continu
résultat final et production
Une fois l’installation terminée et validée, la centrale solaire a été mise en service.
Résultats obtenus :
-
Puissance finale installée : 182,4 kWc
-
Production annuelle estimée : ~ 195 000 kWh
-
Autoconsommation effective : 82 %
-
Réduction facture électrique : entre 31 000 et 36 000 €/an
-
Baisse des émissions CO₂ : ~ 40 tonnes / an
-
Temps de retour estimé : 6,5 à 8 ans
L’installation a permis au site d’améliorer immédiatement son niveau d'autonomie énergétique tout en offrant une meilleure protection aux véhicules utilitaires.
Conclusion installation ombrière
L’installation d’une ombrière solaire est un projet technique nécessitant une préparation méthodique, des études structurées et une parfaite coordination entre les équipes d’ingénierie, de génie civil et d’électricité. Chaque étape — de l’analyse du parking jusqu’à la mise en service — doit être exécutée avec précision pour garantir la performance énergétique, la sécurité du site et la durabilité de la structure.
synthèse étapes clés
Les principales phases du projet peuvent être résumées ainsi :
-
étude du parking et simulation solaire
-
conception structurelle et dimensionnement
-
préparation administrative (déclaration ou permis)
-
travaux de génie civil adaptés au sol
-
montage de la charpente et pose des modules
-
installation et sécurisation électrique
-
validation Enedis et mise en service finale
Cette organisation garantit une installation conforme aux normes et prête à fonctionner dès le premier jour.
points de vigilance
Certains aspects du projet doivent être anticipés avec attention :
-
qualité des fondations selon la portance du sol
-
gestion correcte des eaux pluviales
-
respect des hauteurs de passage pour les véhicules
-
protection mécanique des câbles
-
distance exacte au point de raccordement
-
choix de matériaux adaptés aux conditions climatiques locales
Une anticipation précise réduit les risques de retard et optimise la performance finale de l’ombrière.
invitation étude technique
Pour déterminer la faisabilité d’une ombrière solaire sur un parking, une étude technique personnalisée est indispensable. Elle permet d’évaluer la puissance installable, de définir les travaux nécessaires et d’obtenir une estimation fiable du budget et du planning.
EGS-Solaire accompagne les entreprises et collectivités à chaque étape, en proposant des études complètes, des installations conformes aux normes et une mise en service contrôlée.
FAQ
Quelles sont les étapes pour installer une ombrière solaire ?
L’installation se déroule en plusieurs phases : étude du parking, conception de la structure, choix des matériaux, demande administrative, travaux de génie civil, montage de l’ossature, pose des panneaux, raccordement électrique et mise en service. Chaque étape est indispensable pour garantir la performance et la sécurité de l’ouvrage.
Faut-il un permis de construire pour installer une ombrière photovoltaïque ?
Oui. Dès que la surface dépasse 40 m², un permis de construire est obligatoire. Pour la plupart des parkings, cette condition est systématiquement remplie. Dans certains cas, une déclaration préalable peut suffire, mais cela reste rare.
Combien de temps dure l’installation d’une ombrière solaire ?
La durée dépend de la taille du parking et des travaux de génie civil. En moyenne, il faut compter entre 4 et 8 semaines, incluant le montage, la pose des modules et le raccordement. Les projets plus complexes, notamment en zone logistique, peuvent nécessiter un phasage pour maintenir l’activité du site.
Quelles normes doivent être respectées lors de la construction ?
Les ombrières doivent respecter les Eurocodes, les normes de construction pour les structures métalliques (EN 1993), les règles de charges climatiques (EN 1991), et les normes électriques C15-100 et UTE C15-712-1. Ces normes garantissent la résistance mécanique, la sécurité électrique et la conformité du raccordement.
Comment se déroule le raccordement d’une ombrière au réseau ?
Après la pose des panneaux, les onduleurs et les coffrets de protection sont installés. L’installation doit ensuite être validée par Enedis, qui réalise le branchement, pose le compteur et vérifie les dispositifs de sécurité. L’électricité peut ensuite être injectée ou autoconsommée.
Quels sont les travaux de génie civil nécessaires ?
Ils comprennent généralement la création de fondations (plots béton ou micro-pieux), la gestion des eaux pluviales, la réfection ponctuelle de l’enrobé, le passage des câbles sous voirie et la mise en place de protections pour les poteaux. Ces travaux assurent la stabilité et la durabilité de l’ombrière.
Une ombrière solaire nécessite-t-elle une maintenance régulière ?
Oui, mais elle reste limitée. Une visite annuelle est généralement suffisante pour contrôler les fixations, vérifier le câblage et inspecter les onduleurs. Un nettoyage des panneaux est recommandé selon l’environnement (poussière, pollution, feuilles, activité industrielle).
Une installation peut-elle se faire sans interrompre l’activité du parking ?
Oui. La plupart des chantiers sont découpés par zones pour permettre au parking de rester partiellement accessible. Les entreprises logistiques ou les commerces peuvent ainsi maintenir leur activité durant toute la durée du chantier.
Quel est le rôle de l’étude de faisabilité ?
Elle détermine la rentabilité du projet, la puissance installable, les contraintes techniques et les travaux nécessaires. Elle identifie également les zones d’ombre, l’orientation des rangées et les réseaux enterrés. Sans cette étude, il est impossible de garantir la viabilité du chantier.
Pourquoi faire appel à un installateur spécialisé pour une ombrière solaire ?
Parce qu’une ombrière combine structure métallique, génie civil et photovoltaïque. Un installateur spécialisé garantit une conception conforme aux normes, un dimensionnement fiable, une installation sécurisée et une mise en service validée par le gestionnaire de réseau.
Simulateur
